 Le principe de transmission de signaux numériques en radio est généralement basé sur le même principe et cela quelque soit leur type : Morse, Rtty (radio télétype), Fax...
Il s'agit de transformer les informations de départ souvent binaire qui arrivent les unes à la suite des autres, et qui se présentent sous la forme d'une série de 0 et de 1 (00101101), en une série de notes à deux tons. Le premier ton correspond au 0 et l'autre au 1.
La fréquence des deux tons peut même varier sans incidence sur le résultat. Dans le traitement du signal, on attache plus d'importance à ce que l'on appelle le "Shift", c'est à dire le décalage entre ces deux fréquences. Les "shift" les plus courants sont 170, 425 ou 850 Hertz.

Un autre paramètre important est la vitesse avec laquelle sont transmises ces notes. Il s'agit du débit, du flots de notes, exprimé en Baud. Les vitesses les plus utilisés sont 50, 75, 100, 110.

antenne coaxial récepteur audio interface Rs232 PC

L'antenne (l'aérien) sera placé de préférence à l'exterieur :
  - vertical (on dit polarisation vertical) il est omnidirectionnel
  - horizontal il devient beaucoup plus directif.

Le câble HF est généralement un coaxial d'une impédance de 50 ohms (tout comme le câble de la télé de 75 ohms). Un soin très particulier sera apporté aux connexions car, en cas de mauvaise soudure ou d'oxydation des connecteurs, c'est souvent par là que l'on a le plus gros affaiblissement de signal. Attention toutefois aux longueurs importantes. En effet, tout câble possède un facteur d'atténuation proportionnel à sa longueur qui attenue finalement la force du signal.

Le récepteur (Rx) devra être de bonne qualité. Les Rx larges bandes peuvent convenir mais attention à la qualité, à vouloir couvrir tout le spectre, des fréquences parasites nommées "oiseaux" perturbent parfois l'écoute.

L'interface est très simple et son rôle se limite, par l'intermédiaire d'un ampli op. (genre op. 741), à mettre en forme le signal audio analogique pour en faire un signal carré directement injecté dans la carte Rs232 du Pc transformée pour la circonstance en fréquencemètre. C'est le logiciel qui se charge du reste, effectue les calculs, et affiche à l'écran le texte des messages ou le tracé des fax ou des images SSTV.



En ce qui concerne le Pc, une antiquité - 286 dx2 - fera parfaitement l'affaire si on utilise des logiciels fonctionnant sous Dos (cf. ceux que j'utilise sur un vieux portable 256 couleurs).

On en observe deux types. Les fréquences transmises par des émetteurs terrestres et celles des satellites météos défilant.

Terrestres - Les fréquences suivantes sont exprimées en MHz

Balise CW RMDBS 14.100 18.110 21.150
24.930 28.200
Morse CW Fréquences Radio Amateurs
3.500 7.00 10.100
14.00 18.00
RTTY 2.57 4.027 4.294
4.488 7.625 7.646
7.650 8.439 10.100
10.540 11.062 11.461
FAX 4.600 5.150 7.880
8.041 9.340 9.360
10.542 11.620 12.165



Satellites - Les fréquences suivantes sont exprimées en MHz

Satellites Météo 29.300 à 29.451
145.800 à 145.960
435.175 à 437.792
137.300 à 137.850

  Nota : ces fréquences sont données à titre d'exemple, il convient d'effectuer vos recherches autour de celles ci.




Afin de suivre en temps réel l'orbite des satellites, guetter leurs passages, capter les transmissions, les localiser visuellement ou aux jumelles, j'utilise "WINTRACK"

Ne pas oublier l'actualisation des paramètres orbitaux en réalisant la mise à jour grâce aux fichiers des données orbitales "2 lignes" disponibles par exemple sur :

Bureau des longitudes http://www.bdl.fr
NASA Jet Propulsion Laboratory http://www.jpl.nasa.gov/
AMSAT - NA : Keplerian Elements http://www.amsat.org/amsat/keps/menu.html



Les sharewares ou freewares ci dessous fonctionnent parfaitement et sont très simple à mettre en route.

la Cw, Rtty avec "HamCom" (Hcom)

Le Packet radio avec "Graphic Packet" (via un autre modèle d'interface)

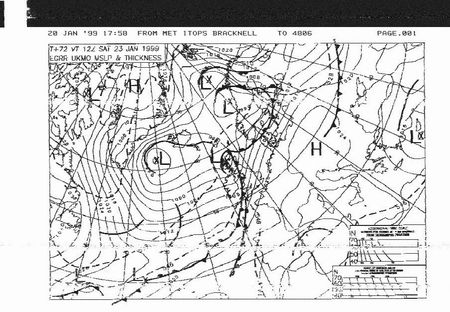

Fax avec "Jvfax" pour recevoir des cartes météo en temps réel ou des images envoyées par des radio amateurs.



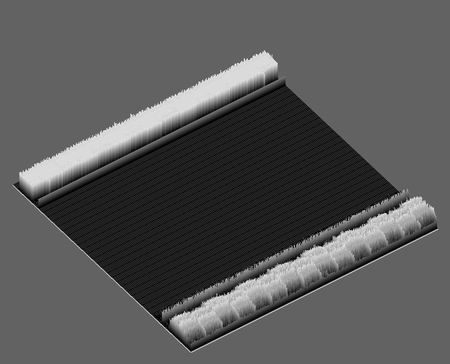

"SPECTROGRAM" un excellent logiciel d'analyse. Pas besoin d'interface, les signaux entrent via la carte son.



Pensez à faire un tour dans la base de connaissance ULARP. Le dossier radio recèle un maximum d'informations.
